Diseño de campanas de extracción industrial conectadas a un sistema scrubber

Campanas para gases y vapores: geometrías que mejoran la captura y reducen la carga al scrubber

En la industria química y de procesos, el control de emisiones contaminantes no inicia en el lavador de gases, sino en el origen. Diseñar correctamente las campanas de extracción es el primer paso crítico para asegurar entornos laborales limpios y proteger la infraestructura ambiental de tu planta.

¿Qué problema estás enfrentando?

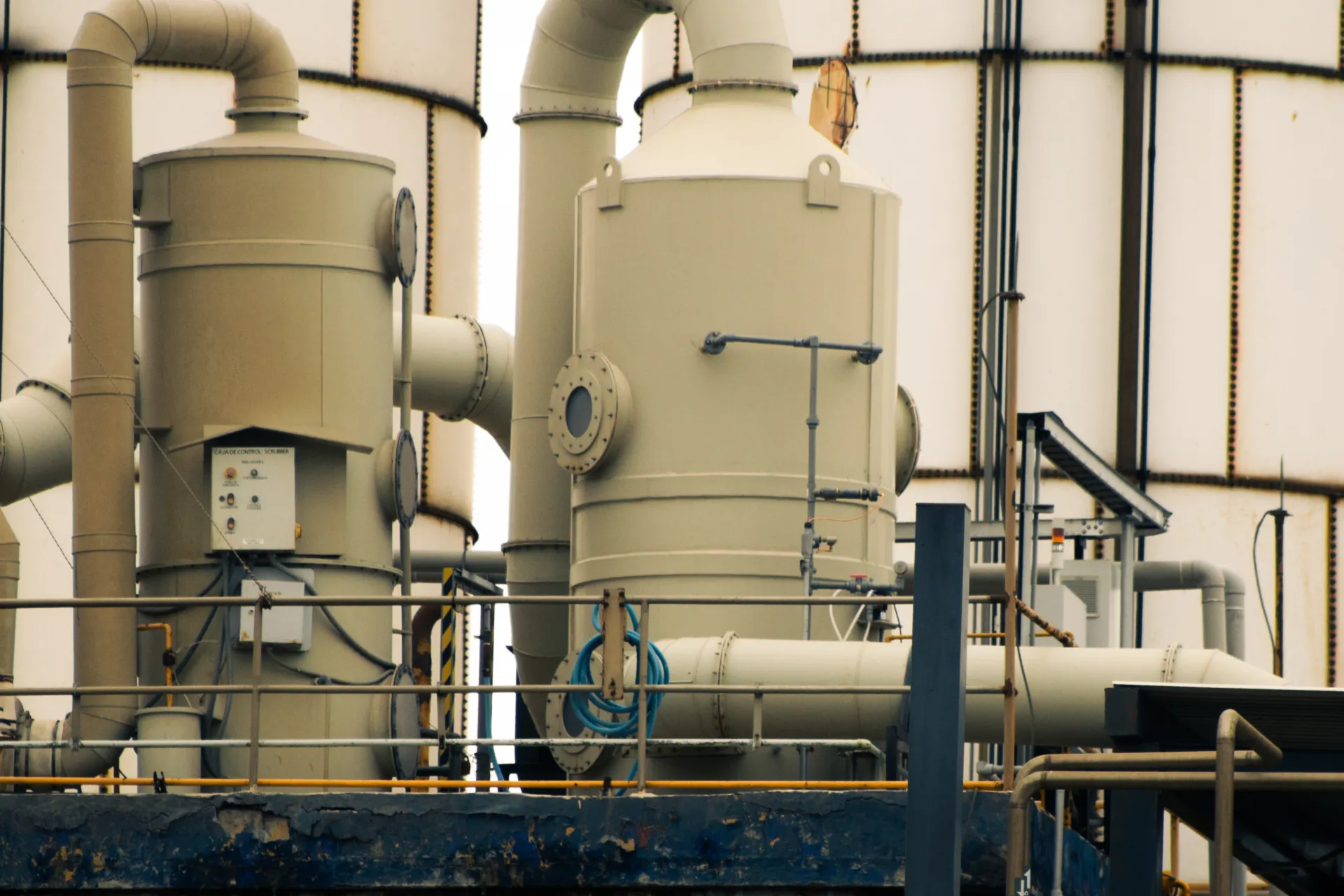

Equipo scrubber industrial con torre y ductería en instalación industrial

La extracción localizada representa el método más eficiente para capturar vapores y sustancias peligrosas antes de que se dispersen en la atmósfera de trabajo. El objetivo principal de las campanas de extracción es maximizar la velocidad de captura utilizando el menor caudal de aire posible.

Cuando una campana posee un diseño deficiente, aspira aire limpio en exceso. Esto satura el flujo volumétrico, eleva el consumo energético de los ventiladores y aumenta de forma innecesaria la carga operativa del sistema de neutralización.

Geometrías de campanas que optimizan la extracción de gases

Campanas exteriores u horizontales

Se colocan adyacentes al punto de generación sin encerrarlo. Su geometría debe calcularse para proyectar líneas de flujo que contrarresten las corrientes transversales de la planta.

Campanas semicerradas o de cabina

Envuelven parcialmente la operación. Al limitar las aberturas hacia el exterior, logran una excelente extracción de gases con demandas de caudal significativamente menores, concentrando el contaminante.

Campanas de ranura lateral

Son ideales para tanques de galvanoplastia o tratamientos térmicos. Distribuyen la succión de manera uniforme en bordes largos, eliminando los vapores tóxicos justo a nivel de superficie.

Menor volumen de aire, mayor eficiencia en el scrubber

Una geometría bien calculada evita la entrada de aire de dilución innecesario. Al ingresar un flujo de contaminantes más concentrado y de menor volumen, el scrubber (lavador de gases) trabaja bajo las condiciones de diseño ideales para las que fue fabricado.

Esto optimiza el tiempo de residencia hidráulica en la torre de lavado, disminuye el gasto de reactivos químicos neutralizantes y reduce la pérdida de presión en todo el sistema. Para conocer las configuraciones personalizadas que protegen tus equipos, revisa nuestra sección especializada en sistemas de extracción.

Equipo técnico de MCAT fabricando componentes de scrubbers industriales con estándares de calidad y seguridad.
